JCW-CST23
多芯线专用：针对多芯电缆结构优化，自动对齐线材、剥除外皮、整理导体，减少人工分线
加工范围宽：适用线径0.8–3.0mm多芯线材，护套剥线长度最小20mm，单根剥线最大16mm，扭线最大15mm，沾锡长度 0.5–14 mm
自动理线与扭线：剥线后自动扭紧导体，保证沾锡均匀、焊点可靠
配方存储：支持 Recipe saving，常用线材参数一键调用，换线快捷
稳定产能：每小时可处理 500 pcs，满足中小批量多芯线订单
7 英寸触摸屏：中英文界面，参数设定直观，可定制其他语言
结构紧凑：整机尺寸L850×W650×H1250 mm，重量仅105KG，产线布置灵活

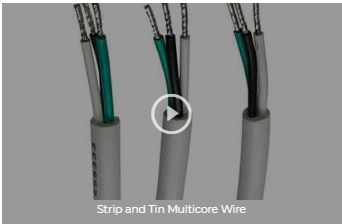

CST23-1
JCW-CST23 是一款面向多芯电缆/多芯线的全自动剥线沾锡设备，可自动完成理线、端部剥线、扭线、助焊、沾锡等工序，适用于电源线、控制线、信号线等多芯线束的端头加工。
一般线缆外护套需要预先剥除。设备可自动完成芯线前端裁切、剥线、扭线与浸锡加工。该机是高效的多芯线材加工设备。设备正面采用全开放式结构，便于日常调试与维护保养。
适用于 PVC、Teflon、低卤素等绝缘材料的 0.8 – 3.0 mm 多芯电缆/多芯线。 广泛应用于家电电源线、汽车线束、工控设备线、LED 驱动线、消费电子线等多芯线端头的剥线、扭线、沾锡加工。
定制剥线长度、扭线长度、沾锡长度；
定制护套剥线刀具，适配不同芯数与外皮材质；
HMI 界面、语言、Logo 按需定制；
可选配收料装置、放线架等周边设备。
| 参数项 | 参数值 |
|---|---|
| 型号 | JCW-CST23 多芯电缆线端剥线浸锡机 |
| 功能 | 多芯电缆、线材整理对齐、线端剥外皮、导体扭线、上助焊剂、浸锡 |
| 适用线缆外径 | 0.8 – 3.0 mm |
| 适用线材材质 | PVC、铁氟龙、低烟无卤等 |
| 外护套剥线长度 | 最小 20 mm |
| 芯线剥线长度 | 最大 16 mm |
| 扭线长度 | 最大 15 mm |
| 浸锡长度 | 0.5 – 14 mm |
| 生产效率 | 500 条 / 小时 |
| 配方存储 | 支持 |
| 显示屏 | 7 英寸触摸屏，中英文（可定制其他语言） |
| 电源 | AC 110–220V ±10%，50/60Hz |
| 额定功率 | 700 W |
| 气源 | 0.5–0.7 MPa（洁净干燥压缩空气） |
| 整机重量 | 105 KG |
| 外形尺寸 | 长 850 × 宽 650 × 高 1250 mm |
| CE 认证 | 符合 CE 机械、电气安全及电磁兼容设备标准 |
