一键升降，方便线盘装卸
可灵活移动至车间任意位置，无需人工搬运线轴
双电机设计，主动旋转消除线材张力
正反转设计，无需考虑线轴正反面
高速稳定送线，可适配任意线材、管材加工设备

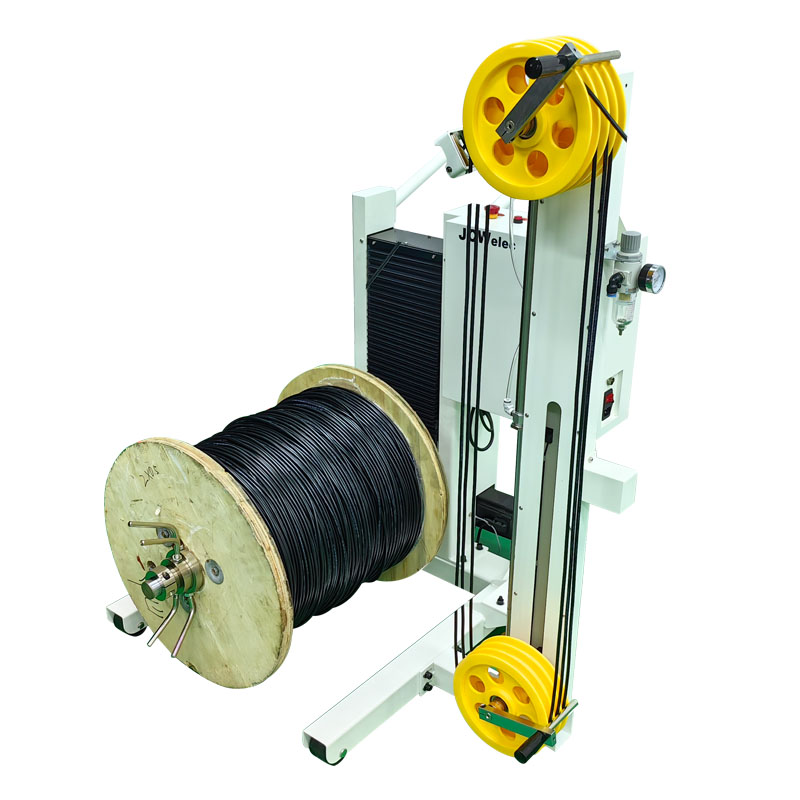

客户现场测试
JCW-WP17 抬升式放线机是青岛精诚旺为线束自动化加工配套开发的辅助放线设备。设备采用伺服电机驱动放线、步进电机控制升降，放线过程平稳可控，可与剥线机、沾锡机、打端插壳机等主机联动，避免人工拉线造成的线材拉伤、打结和张力不均，是提升自动化产线连续作业能力的关键配套。
伺服放线，送线平稳
放线由伺服电机驱动，送线速度最高 60 m/min，与主机节拍匹配、张力均匀；
线材不拉伤、不打结，保障后续剥线、沾锡工序的加工品质。
升降控制，换盘省力
步进电机控制线盘升降，线盘定位精准，换盘装卸省时省力；
适配 400 – 800 mm 线盘、盘孔 35 – 85 mm，覆盖常用线材盘规格。
适应范围广
适用线径 1 – 10 mm，从细电子线到大平方线均可放线；
承重300KG，满足大重量线盘连续放线需求。
可搭配切管机使用 广泛应用于软质管材的切断
青岛精诚旺电子设备有限公司提供整机安装调试、操作培训及售后服务，支持按线盘规格与产线布局定制。
| 参数项 | 数值 |
|---|---|
| 型号 | JCW-WP17 升降式放线机 |
| 线径 | 1 - 10 毫米 |
| 卷盘内径 | 400 - 800 毫米 |
| 卷盘最大外宽 | 最大 500 毫米 |
| 卷盘轴孔 | 35 - 85 毫米 |
| 卷盘承重 | 120 千克 |
| 旋转电机 | 伺服电机 |
| 升降控制 | 步进电机 |
| 额定功率 | 1400 瓦 |
| 送线速度 | 60 米 / 分钟 |
| 气源压力 | 0.4 - 0.6 兆帕 |
| 电源 | 交流 220 伏，50/60 赫兹 |
| 外形尺寸 | 长 1100 × 宽 1120 × 高 1500 毫米 |
| 设备重量 | 100 千克 |
| CE 认证 | 符合 CE 设备相关规范，满足机械安全、电气安全以及电磁兼容要求。 |
