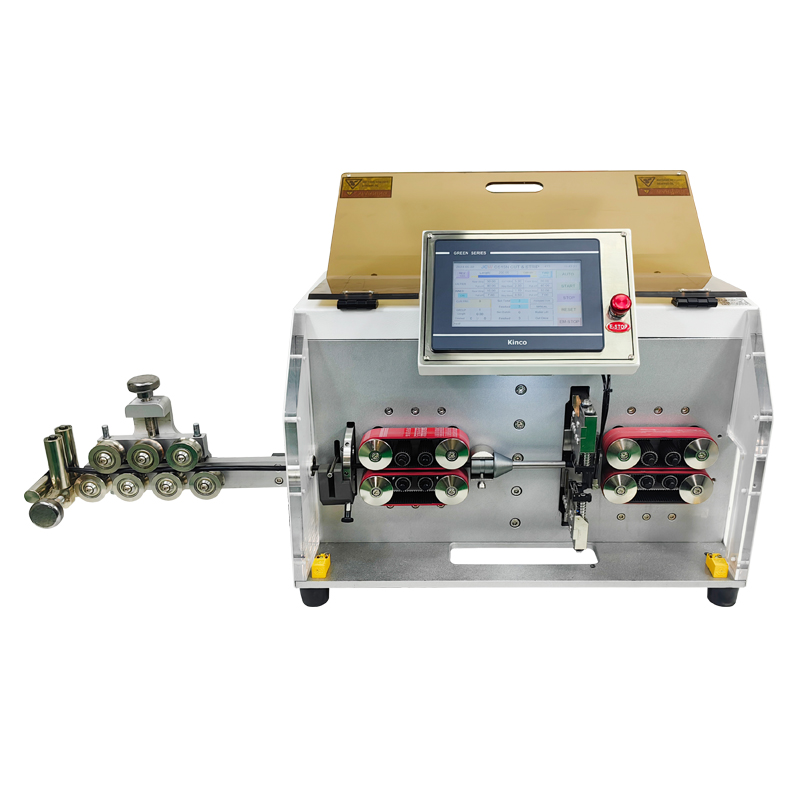

全可编程台式裁线剥皮一体机
高性能,可加工外径最大 14mm 多芯线缆【支持定制】
伺服电机驱动线材裁切刀
高品质皮带送料系统
可存储 100 套带命名的程序
自动长度校准功能
线材用完检测传感器
cs15n
主打多芯线缆加工,可内外双层剥皮,可靠性高
JCW-CS15N 裁线剥皮机在 JCW-CS15 机型基础上升级,可加工外径最大 14mm 多芯线缆(可拓展至 25mm),一次性完成外护套与内芯裁切剥皮。独特移位刀头搭载 4 片刀片,可分别加工外护套与内芯,适配大直径线缆,保证加工高精度。 可快速更换导管,兼容多种线缆,包括 PVC 线缆、H07RN-F 橡胶线缆等;也可加工单芯线,最大 30mm²(可拓展至 120mm²)。
JCW-CS15N 裁线剥皮机标配英文显示,界面语言可定制。人性化操作界面搭配 7 寸彩色触摸屏,操作精准简单:
触摸屏控制,界面直观,操作简单安全
可精准输入裁线长度、剥皮长度、线径、速度等参数,参数可保存随时调用
数据库可存储 100 套程序,每套程序支持自定义命名
裁线长度一键自动校准
缺线传感器:线材耗尽时设备自动停机
导管与刀片快速更换
带传感器的透明安全防护罩
可选配喷码机
可选配线缆收卷机
高度自动化产线在现代线束加工中愈发重要,大幅降低人工成本,提升产品竞争力。
线缆放线预送料机,承载范围 15~1500KG
可由 CS15N 主机控制机械臂
线缆堆叠机,适配 1 米~6 米长度线缆
| 项目 | 参数 |
|---|---|
| 型号 | JCW-CS15N 14MM 多芯线缆自动裁线剥皮机 |
| 功能 | 单芯线、多芯线缆;线材计米、定长裁切、全剥、半剥、中间剥皮;缺线传感器、长度补偿、可配套喷码机 |
| 适用材质 | PVC、铁氟龙、硅胶、低烟无卤、玻纤等 |
| 多芯线缆 | 最大外径 16mm |
| 单芯导线 | 30mm²(可定制至 50mm²) |
| 裁切长度 (L) | 0.1~999999mm |
| 裁切长度精度 | 0.002×L |
| 支持单芯线 | 是 |
| 支持多芯线缆 | 7~8 芯 |
| 外护套剥皮长度 | 进线端:150mm出线端:80mm |
| 内芯剥皮长度 | 两端最大 50mm |
| 生产效率 | 线长 100mm 时 1000 件 / 小时(多层剥皮工况) |
| 数据存储库 | 可存储 100 套程序 |
| 送料单元 | 皮带式 |
| 显示界面 | 7 寸彩色触摸屏,中英文(可按需增加其他语言) |
| 线缆送料方向 | 左向 / 右向(可选) |
| 可配套外设 | 线缆预送料放线机、机械臂、输送皮带、喷码机、线缆收卷机 |
| 电源 | 交流 110~220V ±10%,50/60Hz |
| 气源 | 0.4~0.7MPa(洁净干燥压缩空气) |
| 外形尺寸 | 主机:长 630 × 宽 550 × 高 500mm校直器长度:350mm |
| 重量 | 82KG |
| CE 认证 | 符合 CE 设备机械、电气安全及电磁兼容相关标准 |
