机型特点：
1、气动、电动相配合多样化
2、整体封闭式外观设计
3、机器动作灵活性强，安全操作
4、机械结构紧凑
5、自动触发启动，快捷方便
6、生产效率高

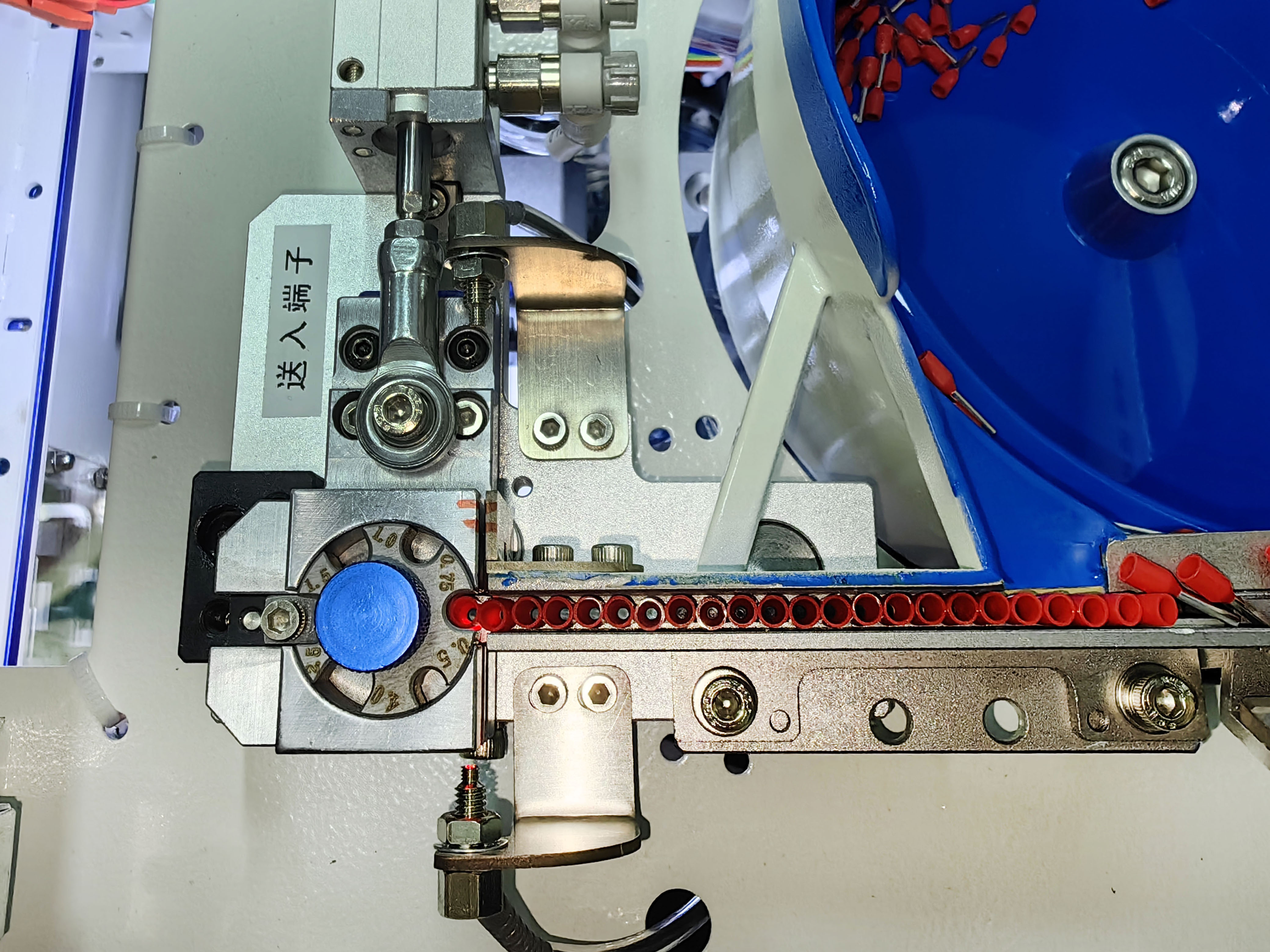

客户实拍
JCW-F1 管型预绝缘端子压接机是青岛精诚旺面向BVR 软线管型端子压接开发的经济型气动压接设备。采用人机界面 + 电子控制 + 气动控制，自动触发运行、也可手动操作，剥皮、压接稳定高效，是配电箱、电控柜端子连接线批量加工的好帮手。
BVR 线 6 款规格通用
适合 BVR 线 0.5 / 0.75 / 1.0 / 1.5 / 2.5 / 4.0 mm² 共 6 款截面；
端子绝缘体长度 ≤ 7.5 mm、导体长度 ≤ 10 mm 适用，剥皮长度 17 mm。
气动四边形压接，仿方形扎实
压接形状为四边形（仿方形），气动驱动压接力度稳；
换产品只需人工更换治具、调整振动盘，电动记忆剥皮长度和剥皮深度，不用反复手调。
自动运行，带安全检测
放线自动触发运行，也支持手动操作；
节拍约 2.5 秒 / 根线；
内置端子有无检测、右侧安全门开启检测，开门即停更安全。
整机 350×450×400 mm、约 40 KG，电源 AC220V 单相、气源 0.6–0.8 MPa。青岛精诚旺电子设备有限公司提供整机安装调试、操作培训及售后服务。
产品名称 | 管型预绝缘端子压接机 |
控制方式 | 人机界面、电子控制、气动控制
|
运行模式 | 自动触发运行和手动操作 |
线号规格 | 适合BVR线0.5/0.75/1.0/1.5/2.5/4.0平方 |
剥皮长度 | 17mm |
端子规格 | 端子绝缘体长度7.5mm内，导体长度10mm内 |
压接形状 | 四边形压接（仿方形） |
更换产品 | 人工更换相关治件和调整振动盘、电动记忆剥 皮长度和剥皮深度
|
生产能力 | 2.5S/根线（视为机器单次运行周期） |
检测项目 | 端子有无检测、右侧安全门开启检测 |
电 源 | 外部输入电源AC220V/50HZ（单相）10A；内 部电源DC24V、DC12V |
气 源 | 0.6-0.8MPa（请使用稳定清洁干燥气源，接入气源要 保持不低于0.6MPa） |
工作温度 | 10-25℃（机器使用周围温度） |
工作湿度 | 30-80%HR（不可结露） |
外形尺寸 | 350*450*400mm（不含凸物） |
重 量 | 约40KG |
