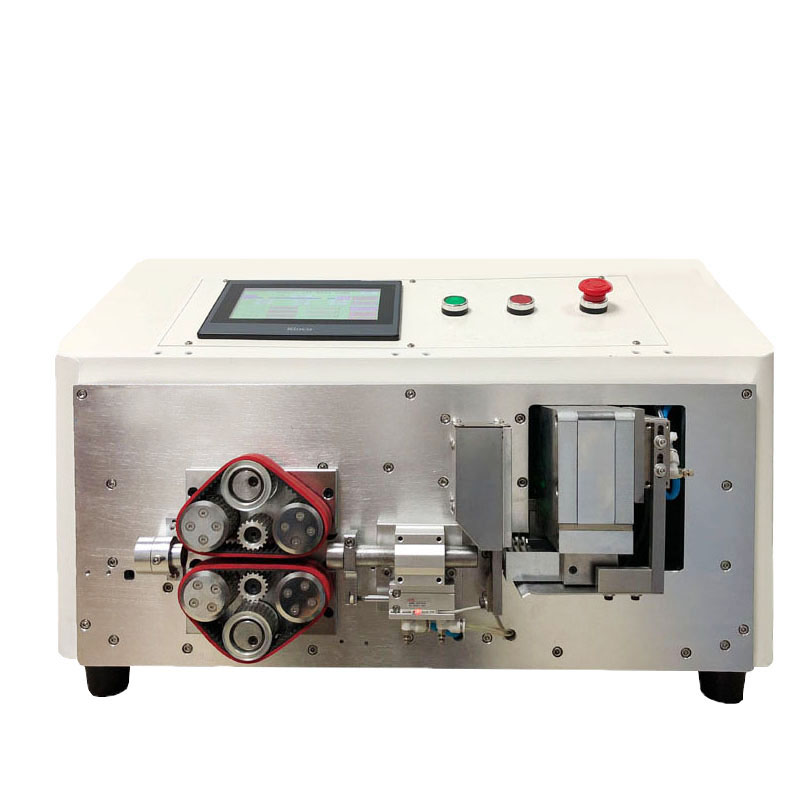

JCW-CS07B
机型特点：
1.本机专为铅酸电池组需要的大平方超短线而设计，采用7轴运动控制卡，伺服驱动，送线快速精准
2.优质同步带送料，减少因阻力过大引起的打滑可能性，大幅提高裁切精度
3.独特的前端结构和强力刀头，确保本机可加工50平方线缆，最短加工长度为50mm， 同时两端可剥皮12.5mm
4.上下同步轮同时开合，保证不同线材的中心点始终统一，让线材切面更加整齐平滑
5.高精密组件，模块化组装，高刚性传动结构，确保整机高度可靠性
6.轮子压力和高度由电机控制，可记忆存储，更换线材直接调用程序，无需二次调节刀值、压力等
7.人机交互界面清晰易懂，7寸彩色触摸大屏，操作简易快速，，精确便捷
8.长度自动修正功能，一键完成校准
CS07B
独特结构设计，专用于电池跨接线超短料加工
JCW-CS07B 用于最大 50mm² 重型线缆裁切剥皮，特别适配超短尺寸线缆裁切剥皮加工。伺服皮带送料系统保障送料精度，全程夹持稳定，不会损伤线缆外护套。
JCW-CS07B 裁线剥皮机搭载 7 轴运动控制卡，可精准控制滚轮；滚轮间隙与压力均可通过 7 寸彩色触摸屏调节。上下滚轮同步联动，无论线缆粗细，线缆中心始终与导向管、刀片保持同轴。
该裁线剥皮机标准机型为英文界面，显示语言支持定制。人机交互界面友好，彩色触摸屏让操作精准、简单。
触摸屏操作界面直观，操作简易安全
裁线长度、剥皮长度、线径、速度等参数可精准录入并保存，随时调用
程序库可存储 100 套程序，可自定义命名每套程序
具备裁线长度一键自动校准功能
导向管与刀片可快速更换
带传感器的透明安全防护罩
放线预送料机，最大承载 1500KG
| 项目 | 参数 |
|---|---|
| 型号 | JCW-CS07B 超短线 50mm² 重型线缆裁线剥皮机 |
| 功能 | 伺服驱动、皮带输送、线缆计米、超短定长裁切、单端剥皮、双端剥皮、长度自动补偿 |
| 适用材质 | PVC、铁氟龙、硅胶、低烟无卤、玻纤等 |
| 导体截面积 | 10–50mm² |
| 裁切长度 (L) | 50–400 mm |
| 裁切长度精度 | 0.002×L |
| 带外皮最短线缆 | 最小 25mm（线缆总长 50mm，两端各剥皮 12.5mm） |
| 剥皮长度 | 进线（右）端：50 mm出线（左）端：25 mm |
| 剥皮长度调节增量 | 0.01 mm |
| 生产效率 | 500 件 / 小时（线缆总长 L=50mm，两端各剥 12.5mm 工况） |
| 数据存储库 | 可存储 100 套程序 |
| 送料单元 | 伺服皮带送料系统 |
| 显示界面 | 7 寸彩色触摸屏，中英文（可按需增加其他语言） |
| 配套外设 | 线缆预送料机、线缆堆叠收料机 |
| 电源 | 交流 110/220V ±10%，50/60Hz |
| 气源 | 0.4–0.7MPa（洁净干燥压缩空气） |
| 外形尺寸 | 主机：长 700 × 宽 620 × 高 500 mm校直器长度：350mm |
| 重量 | 80 KG |
| CE 认证 | 符合 CE 设备机械、电气安全及电磁兼容相关标准 |
