单头打端 + 自动穿栓：A 端自动穿防水栓并压接，B 端同步剥皮，一次完成防水端子线束加工。
适用线径广：AWG30–14，细线到常规汽车线都能覆盖。
剥线长度稳定：最大 15 mm 剥线范围，切深可调，剥皮不伤芯线。
模具兼容：支持侧喂式、端喂式压接模具，换端子快。
可选 CCD / CFM：可加视觉定位与压接压力监测，提升防水栓穿入精度与压接质量。

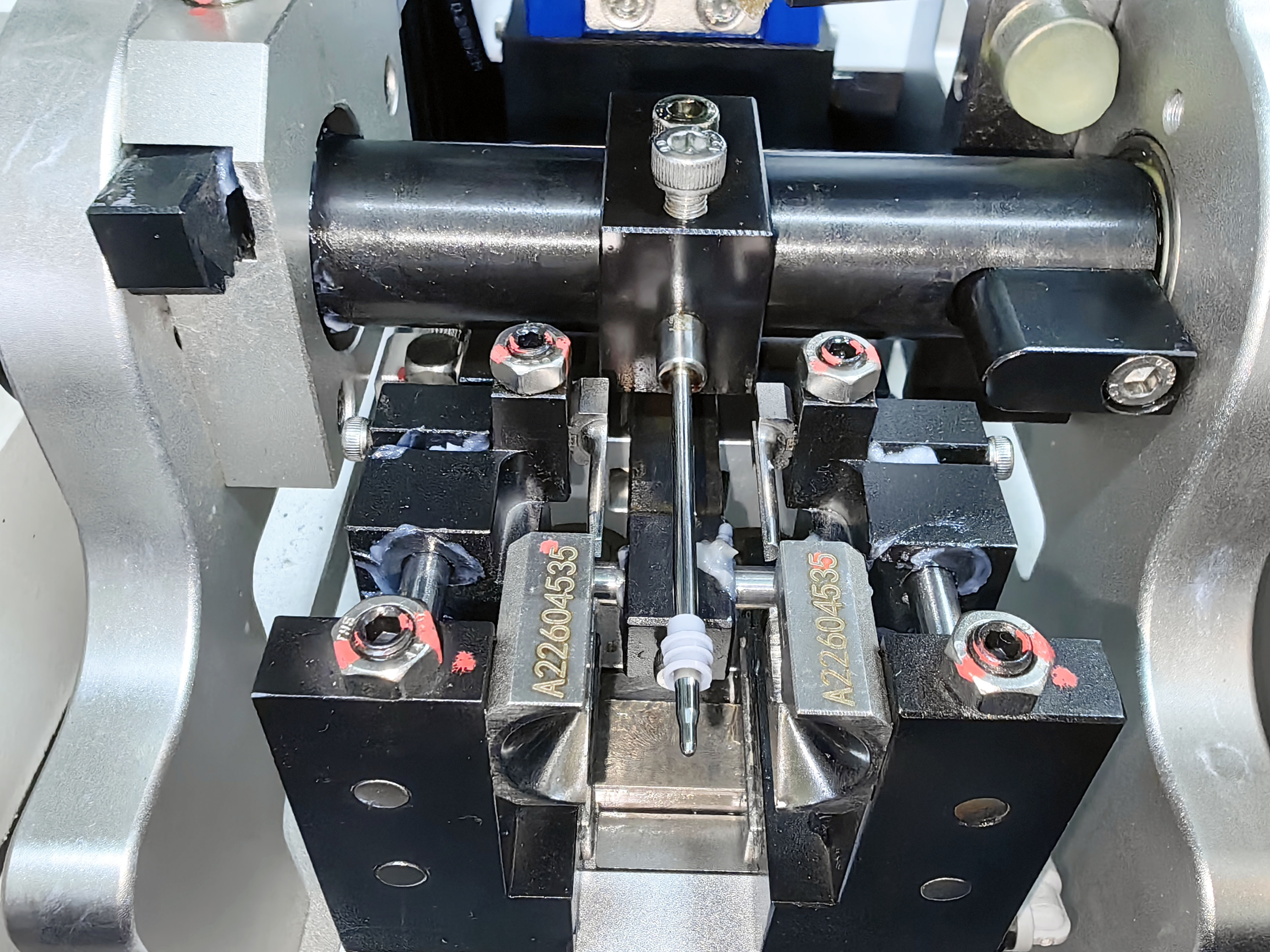

16
JCW-CST16B 是一款单头打端、自动穿防水栓的全自动线束加工设备。 A 端完成剥线、穿防水栓、端子压接三道工序；B 端完成剥线。 整机一机双工位，适合对汽车线束、防水连接器有批量需求的产线，工序紧凑、省人工。
单头打端 + 自动穿栓：A 端自动穿防水栓并压接，B 端同步剥皮，一次完成防水端子线束加工。
适用线径广：AWG30–14，细线到常规汽车线都能覆盖。
剥线长度稳定：最大 15 mm 剥线范围，切深可调，剥皮不伤芯线。
模具兼容：支持侧喂式、端喂式压接模具，换端子快。
可选 CCD / CFM：可加视觉定位与压接压力监测，提升防水栓穿入精度与压接质量。
适用于 AV、AVS、AVSS、CAVUS、KVKIV、UL 等常见汽车线材，线径覆盖 AWG30–14。 广泛应用于汽车线束、新能源车线束、防水连接器、车灯线束等需要穿防水栓的端子加工场景。
7 英寸彩色触摸屏，中英文界面，其他语言可定制；
100 组加工程序存储，换线调机直接调用历史参数；
切深、剥线长度、压接位置、防水栓位置等参数数字化设定。
CFM 压接压力监测系统；
CCD 视觉定位系统；
主动放线机，保持线材张力稳定；
模具、语言、Logo、线径范围按需定制。
青岛精诚旺电子设备有限公司 专注线束自动化加工设备研发与生产，设备出口 25 国以上，支持打样、按需定制、全国安装调试
| 参数项 | 内容 |
|---|---|
| 型号 | JCW-CST16B 单头打端穿防水栓机 |
| 功能 | 裁线定长；A 端：剥线、穿防水栓、压接；B 端：剥线 |
| 适用线材 | AV、AVS、AVSS、CAVUS、KVKIV、UL 等 |
| 加工线径 | AWG30–14（约 0.05–2 mm²） |
| 绝缘长度 | 双端剥线后 17 mm（可定制为 12 mm） |
| 剥线长度 | 15 mm |
| 裁线精度 | ±0.1 (0.1 + 0.003 × L) mm |
| 压接压力 | 2 吨（20 KN） |
| 压接模具 | 侧喂式、端喂式 |
| 生产效率 | 2200 条/小时（100 mm 线长，含穿栓 + 压接） |
| 程序库 | 100 组程序 |
| 显示屏 | 7 英寸彩色触摸屏，中英文切换（其他语言可定制） |
| 电源 | AC 110–220 V ±10%，50/60 Hz |
| 气源 | 0.6 MPa（清洁干燥空气） |
| 重量 | 400 KG |
| 外形尺寸 | 长 1700 × 宽 900 × 高 1580 mm |
| CE 认证 | 符合 CE 机械/电气安全及电磁兼容性要求 |
