穿栓压接一体：自动送防水栓 + 剥线 + 端子压接，减少人工对位误差。
防水密封可靠：专为汽车防水端子、防水连接器设计，密封到位不压伤。
切深精准：切深精度 ±0.02 mm，剥皮不伤芯线。
压接稳定：3 吨压接力，40 mm 行程，适配多种防水端子。
外皮预剥：最小可预剥 22 mm，满足长护套线束工艺。
节拍清晰：单件 4 秒，1200 条/时，中小批量、试样、维修都好用。
触摸屏操作：中英文界面，100 组程序，换线调机快。
可选 CFM：压接压力实时监测，品质可追溯。

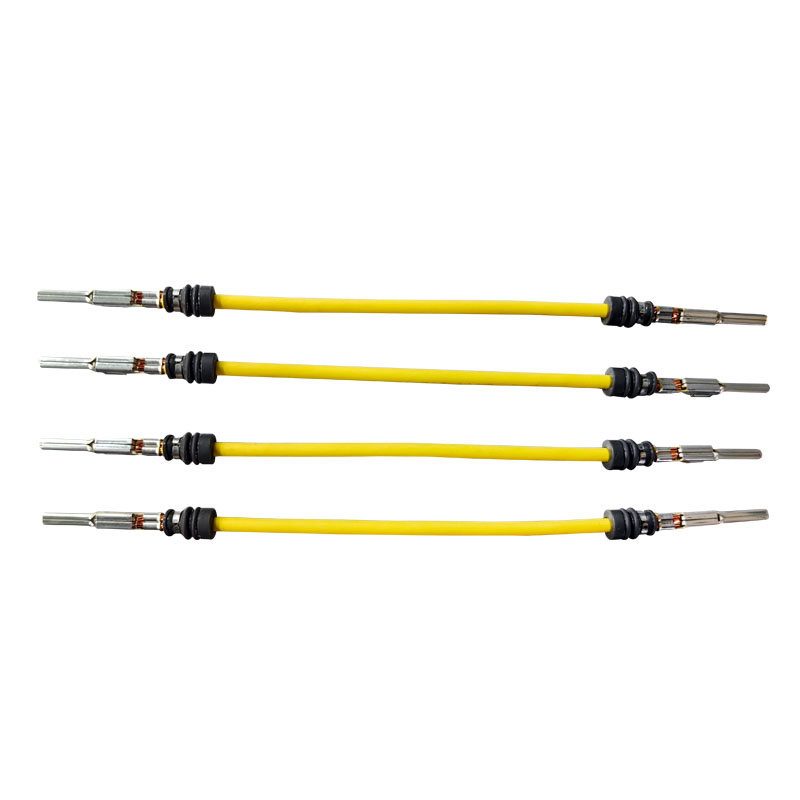

5
汽车线束里防水栓要先穿上再压端子？JCW-CST15 半自动防水栓端子压着机把穿防水栓、剥线、压接三道工序合一，
防水端子加工不再靠人工对位。
【产品概述】
JCW-CST15 是精诚旺针对汽车线束、防水连接器推出的半自动端子压着机。机器自动送防水栓（密封栓），
人工辅助上料线材后完成剥线与端子压接，兼顾效率与人工灵活性。适用于 0.2–2.5 mm²（AWG 24–14）线材，
防水栓规格 φ10×10 mm，每小时可完成 1200 条。
【核心优势】
· 穿栓压接一体：自动送防水栓 + 剥线 + 端子压接，减少人工对位误差。
· 防水密封可靠：专为汽车防水端子、防水连接器设计，密封到位不压伤。
· 切深精准：切深精度 ±0.02 mm，剥皮不伤芯线。
· 压接稳定：3 吨压接力，40 mm 行程，适配多种防水端子。
· 外皮预剥：最小可预剥 22 mm，满足长护套线束工艺。
· 节拍清晰：单件 4 秒，1200 条/时，中小批量、试样、维修都好用。
· 触摸屏操作：中英文界面，100 组程序，换线调机快。
· 可选 CFM：压接压力实时监测，品质可追溯。
【可选配置】
· CFM 压接压力实时监测系统
· 其他防水栓规格模具定制
· 人机界面语言、Logo 可按需定制
【典型应用】
汽车线束、防水连接器、新能源车高压线束、家电防水插头、户外设备接线等需要防水密封的端子压接场景。
【为什么选精诚旺】
青岛精诚旺电子设备有限公司，2009 年建厂，3000+㎡厂房，产品出口 25 国，通过 CE 认证。厂家直供、
技术支持到位、可按工艺定制，买得放心、用得省心。
| 参数项 | 内容 |
|---|---|
| 型号 | JCW-CST15 半自动防水栓端子压着机 |
| 功能 | 穿防水栓（密封栓）、剥线、压接；防水栓自动送料、切深、剥线长度、压接位置调节；可选 CFM |
| 加工线径 | 0.2–2.5 mm²（AWG 24–14） |
| 防水栓规格 | 外径 × 长度 φ10 × 10 mm |
| 剥线长度 | 最大 10 mm |
| 切深精度 | ±0.02 mm |
| 压接压力 | 3 吨 |
| 外皮预剥 | 最小 22 mm |
| 行程 | 40 mm |
| 单件节拍 | 4 秒 |
| 生产效率 | 1200 条/小时 |
| 显示屏 | 触摸屏，中英文切换【其他语言可定制】 |
| 电源 | AC 110–220 V ±10%，50/60 Hz |
| 气源 | 0.5–0.7 MPa（清洁干燥空气） |
| 重量 | 350 KG |
| 外形尺寸 | 长 1100 × 宽 920 × 高 1600 mm |
| CE 认证 | 符合 CE 机械/电气安全及电磁兼容性要求 |
