端子截面：0.1 – 2 mm²（AWG 28 – 14）［4 mm² 可定制］
裁线长度：45 – 999999 mm
剥线长度：1.5 – 10 mm
压接力：20 KN ［40 KN 可定制］
产能：300 mm 线长下 4200 件 / 小时 ［压接 / 绞线］
显示屏：英文 / 中文 ［其他语言可定制］

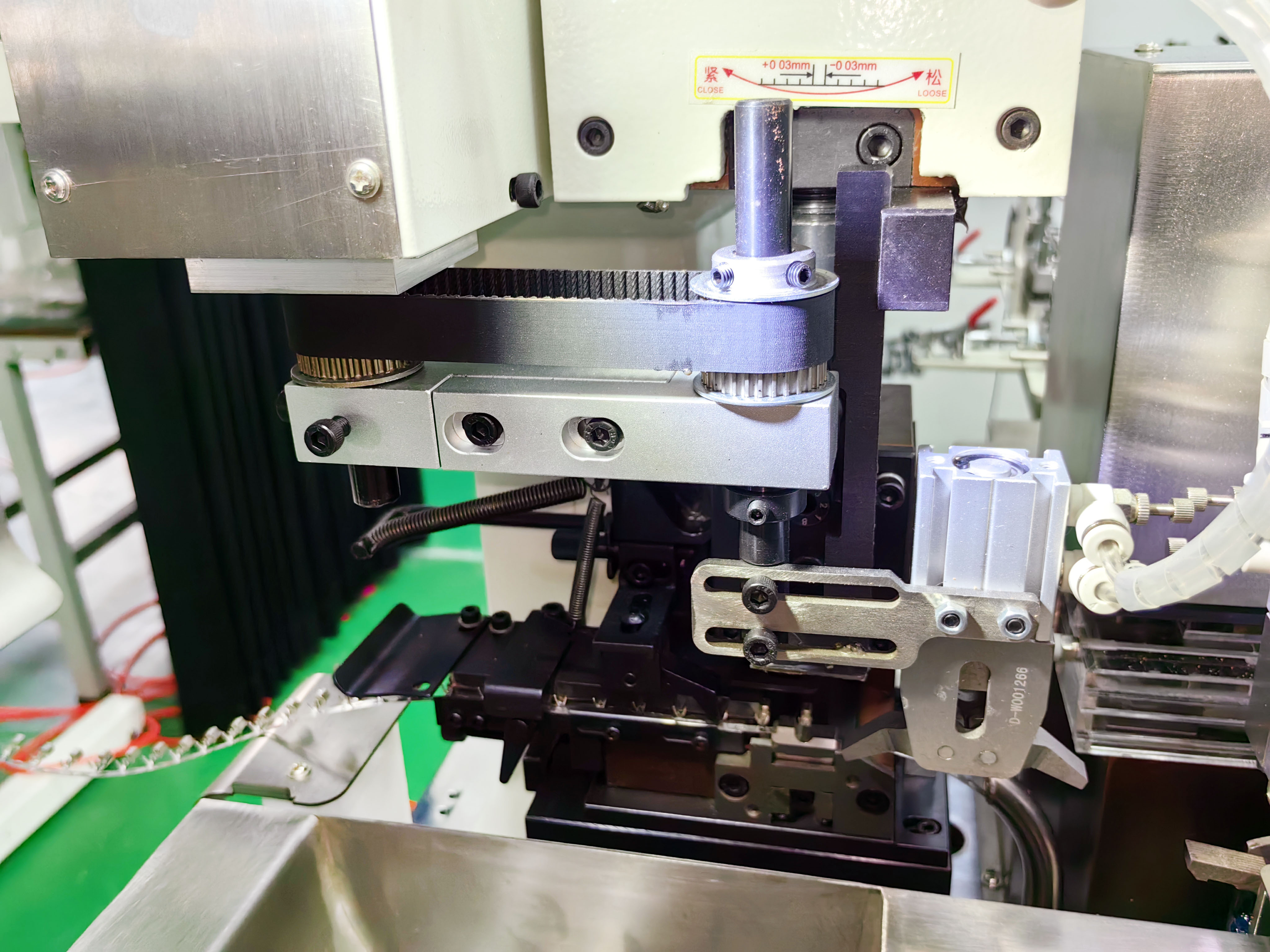

CST01
JCW-CST01 全自动剥线端子机
单线单端压接 + 单端剥线扭线
设备特点
JCW-CST01 是一款入门级自动压接机，应用广泛。该设备可对 0.1 mm² 至 2 mm² 范围内的线缆进行裁线、剥线、压接和绞线加工，压接力为 2 吨（20 KN）。加工能力可扩展至 4 mm² 及 4 吨压接力。紧凑的机身设计兼顾经济性与灵活性，产能高达每小时 4000 件以上。
高品质加工与简易操作
为确保产品质量，JCW 采用高品质零部件：高效步进电机、高刚性传动结构、高速控制系统。人性化界面搭配 7 英寸触摸屏，实现精准输入与清晰显示。JCW-CST01 配备丰富的检测功能：缺线检测、缠线检测、剥线检测、压接检测、气压检测等。
多种外围设备与选配项
• 压接力监控（CFM）
• 前端绞线功能
• 4 吨压接机型
• 送线器（保持线缆张力稳定）
• 振动盘（散装端子供料）
• 输送带（成品线材堆叠）
• 定制 HMI 界面、语言及 logo
JCW-CST01 全自动单头端子压着机 技术参数
| 参数项 | 内容 |
|---|---|
| 型号 | JCW-CST01 全自动单头端子压着机（Automatic Single-end Wire Crimping Machine） |
| 功能 | 切深、剥线长度、全剥、半剥；一端：剥线、压接；另一端：剥线、扭线；程序库 |
| 加工线径 | 0.1–2 mm²（AWG 28–14）【4 mm² 可定制】 |
| 剥线长度 | 1.5–10 mm |
| 剥线长度精度 | 0.1 mm |
| 裁线长度（L） | 45–999999 mm |
| 裁线精度 | ±1 mm + 0.002 × L |
| 生产效率 | 4200 条/小时（线长 300 mm 时） |
| 显示屏 | 7 英寸触摸屏，中英文切换【其他语言可定制】 |
| 程序库 | 100 组程序 |
| 压接压力 | 20 KN（2.0 吨）【40 KN 可定制】 |
| 可选配置 | 主动放线机（Wire pre-feeder）、压接压力监测系统（CFM）、收线架（Wire stacker） |
| 检测功能 | 缺线检测、端子压接检测、线材打结检测、气压检测【CFM 可定制】 |
| 电源 | AC 110–220 V ±10%，50/60 Hz |
| 气源 | 0.4–0.7 MPa【清洁干燥空气】 |
| 外形尺寸 | 长 650 × 宽 750 × 高 1500 mm |
| 重量 | 310 KG |
| CE 认证 | 符合 CE 机械安全、电气安全及电磁兼容性设备指令 |
