- 伺服电机驱动重型压接机
- 适用于高压线缆、电力电缆
- 侧开式模具，适配 90° 折弯铜鼻子
- 全封闭式模具，适配直筒型铜电缆端子
- 通过人机界面设定目标压接高度
- 高精度压接，操作安全
- 扫码枪为可选配置

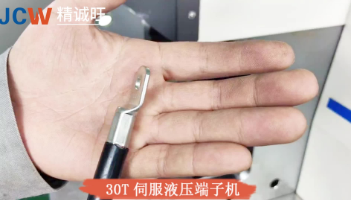

30ts
JCW-30TS 充电电缆端子压接机是青岛精诚旺面向新能源汽车充电桩线缆加工开发的伺服压接设备，专治大截面充电电缆的非绝缘管状端子压接，六边形压接一次成型，是充电桩线束、储能线束、大电流连接线加工的主力机型。
大截面线缆，压得动、压得准
适用线缆范围 16-150 mm²，覆盖主流充电桩电缆规格；
压接力 300 KN（约 30 吨），非绝缘管状端子（裸端子）六边形压接，抗拉强度足；
压接长度 12 mm，16/20 mm 可按需定做。
伺服控制，屏幕直调
伺服电机驱动，压接过程平稳可控，一致性比传统油压更稳；
压接高度在屏幕上直接调整，不用换模垫片，换线速度快；
内置数据存储库，12 组压接程序一键调用，多品种切换不折腾。
落地参数
额定功率 4000 W，电源 AC 110-220V ±10%，50/60 Hz，全球电压通用；
机身 800×650×1300 mm，350 KG，落地式设计，底部可移动，车间换位方便；
脚踏开关启动，双手可扶线定位，操作省力；
符合 CE 机械、电气安全及电磁兼容指令要求。
青岛精诚旺电子设备有限公司提供整机调试、压接模具选配、操作培训及售后服务。本机可配合大平方剥皮机、拉力测试机构成充电桩线缆加工产线，详情可咨询业务电话。
| 项目 | 参数 |
|---|---|
| 型号 | JCW-30TS 六边形伺服压接机 |
| 功能 | 伺服电机控制，适配裸管状端子，六边形压接，屏幕调节压接高度，内置数据库，落地式机型，移动方便 |
| 线缆规格范围 | 16 - 150 平方毫米 |
| 压接力 | 300 千牛 |
| 压接长度 | 12 毫米（可定制 16/20 毫米） |
| 额定功率 | 4000 瓦 |
| 程序存储数量 | 12 组 |
| 压接行程 | 40 毫米 |
| 定位行程 | 50 毫米 |
| 启动方式 | 脚踏开关 |
| 电源 | 交流 110 - 220 伏 ±10%，50/60 赫兹 |
| 外形尺寸 | 长 800 × 宽 650 × 高 1300 毫米 |
| 重量 | 350 千克 |
| CE 认证 | 符合 CE 设备机械安全、电气安全以及电磁兼容相关规范要求 |
